Печатные платы под заказ · Чебоксары
Печатные платы под ваш проект
Изготовление и поставка плат от прототипа до серии. Одно- и двухсторонние, многослойные, гибкие, СВЧ, алюминиевые. Материалы FR4, полиимид, алюминий. Покрытия HAL, ENIG, Au.
рассчитаем стоимость за 1–3 рабочих дня
Что предлагаем
1–16
Слоёв на плату
9
Типов плат
FR4 · PI · Al
материалы
HAL · ENIG · Au
Покрытия
9 типов плат для любых задач
От простой однослойной для бытовой техники до многослойной СВЧ-платы. Подберём материал и покрытие под ваш бюджет и условия эксплуатации.
01 / Простые
Односторонние
Проводящий рисунок только с одной стороны. Для бытовой техники, светотехники, реле, простых блоков питания.
FR4 / FR2 · 1 слой · HASL

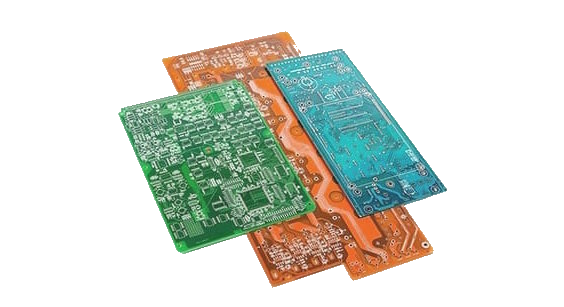

02 / Стандарт
Двухсторонние
Проводники с двух сторон с металлизацией отверстий. Самый ходовой формат — большинство промышленных задач.
FR4 · 2 слоя · HASL / ENIG

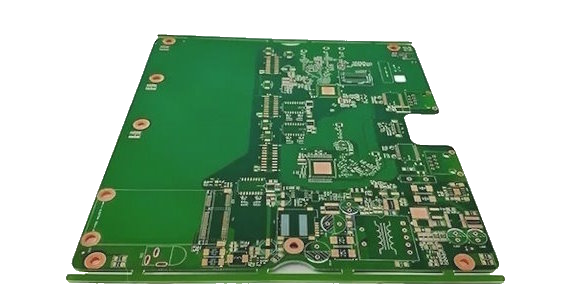

03 / Сложные
Многослойные
От 4 до 36 слоёв. Для устройств с высокой плотностью монтажа: телеком, серверы, измерительные приборы.
4–36 слоёв · FR4 High Tg
04 / HDI
HDI
High Density Interconnect — микропереходы (microvia), плотная разводка. Для смартфонов, миниатюрной и носимой электроники.
microvia · 4–14 слоёв · BGA

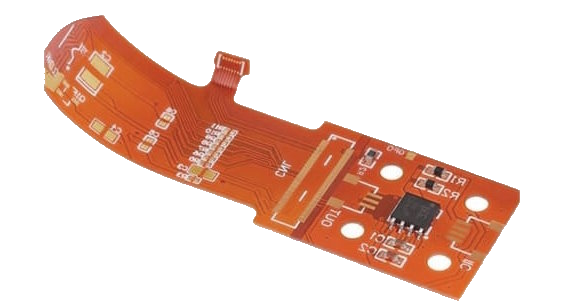

05 / FPC
Гибкие
На полиимиде толщиной 0,06–0,3 мм. Гнутся без излома — для шлейфов, носимых устройств, складных конструкций.
Полиимид · 1–4 слоя · FPC

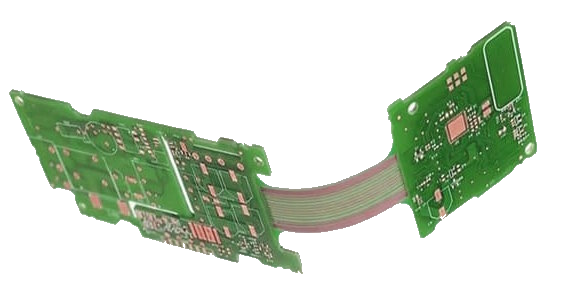

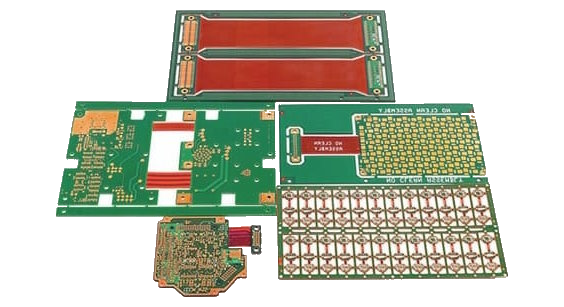

06 / Rigid-Flex
Гибко-жесткие
Жёсткие участки соединены гибкими шлейфами в одной плате. Для медтехники, авиации, приборостроения.
FR4 + полиимид · 2–8 слоёв

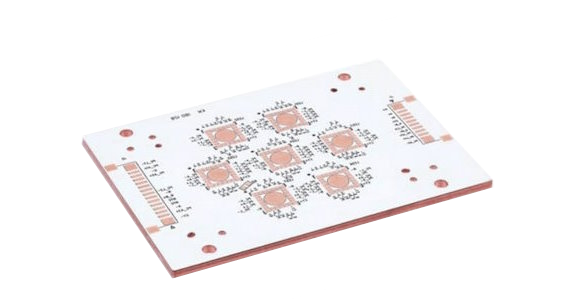

07 / MCPCB
Металлические
Превосходные характеристики теплоотвода. Для LED-светильников и силовых модулей.
Al 1–8 Вт/м·К · Cu · LED

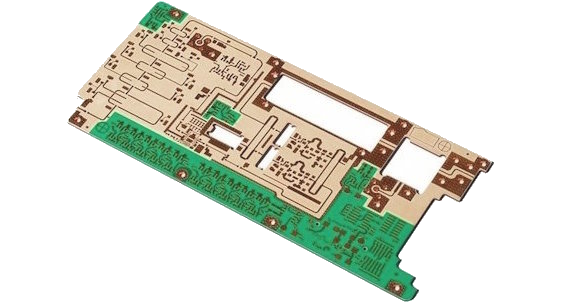

08 / RF
СВЧ и ВЧ
На спецматериалах Rogers, Arlon, Taconic. Контроль импеданса, низкие потери на высоких частотах.
Rogers · Arlon · до 24 ГГц
09 / Semi-Flex
Полугибкие
Жёсткие платы с возможностью однократного изгиба при монтаже. Замена шлейфам в компактных корпусах.
FR4 thin · 1-кратный изгиб
Материалы, покрытия, технологии
Что используем при производстве. Подбираем под задачу и бюджет — расскажем на этапе расчёта.
Базовые материалы
FR4 Стеклотекстолит, стандарт
FR4 hi-Tg Повышенная теплостойкость
FR2 / FR1 Гетинакс, бюджет
CEM-1 Композит для бытовой техники
Полиимид Для гибких плат
Алюминий Теплоотвод, LED
Финишные покрытия
HAL Горячее лужение оловом
HASL LF Бессвинцовое лужение
ENIG Иммерсионное золото
Au Гальваническое золото
Ni Никелевое покрытие
ГрафитvУглеродные контакты
Стандарты и контроль
IPC 6012 Класс 2 и 3т
IPC-A-600 Приёмка плат
ГОСТ 23751 Российский стандарт
ГОСТ РВ 0015 Военный регистр
ISO 9001 Система качества
E-test Электротестирование
Технические возможности
Точные технологические нормы по трём категориям заказа. До каких минимумов можем дойти и в чём отличия прототипа от серии.
| Параметр | Прототипы | Серия | Сложные платы |
|---|---|---|---|
| Слои | 1–8 | 1–36 | 45+ |
| Мин. проводник / зазор | 0,1 / 0,1 мм | 0,076 / 0,076 мм | 0,05 / 0,05 мм |
| Мин. отверстие | 0,2 мм | 0,1 мм | 0,0635 мм |
| Толщина платы (Rigid) | 0,5–2 мм | 0,2–5 мм | 0,2–17,5 мм |
| Толщина меди | 1–2 oz | 0,5–3 oz | 0,3–15 oz |
| Макс. панель | 400×500 мм | 700×610 мм | 1200×650 мм |
| Материалы | FR-4, Alu, Polyimide | + Rogers, Arlon, Taconic, Shengyi, Panasonic | + Taizhou Wangling, FSD, ZYF-D/CA, TUC |
| Финиш | HASL, ENIG, Immersion Ag/Sn | + OSP, Hard Gold, ENEPIG, Flash Gold | то же, что в серии |
Слои
Прототипы
1–8
Серия
1–36
Сложные платы
45+
Мин. проводник / зазор
Прототипы
0,1 / 0,1 мм
Серия
0,076 / 0,076 мм
Сложные платы
0,05 / 0,05 мм
Мин. отверстие
Прототипы
0,2 мм
Серия
0,1 мм
Сложные платы
0,0635 мм
Толщина платы (Rigid)
Прототипы
0,5–2 мм
Серия
0,2–5 мм
Сложные платы
0,2–17,5 мм
Толщина меди
Прототипы
1–2 oz
Серия
0,5–3 oz
Сложные платы
0,3–15 oz
Макс. панель
Прототипы
400×500 мм
Серия
700×610 мм
Сложные платы
1200×650 мм
Материалы
Прототипы
FR-4, Alu, Polyimide
Серия
+ Rogers, Arlon, Taconic, Shengyi, Panasonic
Сложные платы
+ Taizhou Wangling, FSD, ZYF-D/CA, TUC
Финиш
Прототипы
HASL, ENIG, Immersion Ag/Sn
Серия
+ OSP, Hard Gold, ENEPIG, Flash Gold
Сложные платы
то же, что в серии
Плата датчика углекислого газа
Количество: 40000 шт.
Выполненные работы:
- заказ и поставка печатных плат и электронных компонентов (4-5 недель)
- СМД монтаж. 14 дней
- ДИП-монтаж. 30 дней
- Отмывка, сушка, упаковка
Общий срок выполнения – 8-10 недель
Сертификация в Системе добровольной сертификации «Военный регистр»
ГОСТ Р ИСО 9001-2015
и ГОСТ РВ 0015-002-2020
Пришлите Gerber — рассчитаем стоимость и срок
У нас SMD-монтаж от 5 коп. за точку. Посчитаем по вашему проекту, а вы сравните стоимость с заказом и поставкой из Китая.
Полностью автоматическая производственная SMD линия от 1 платы, серия до 20 000 шт./мес.
 |
